小编教你怎么连接网线水晶头

分类:帮助    回答于: 2019年01月23日 11:12:00

小伙伴你们知道网线水晶头怎么连接吗?可能大部分的人都还不太清楚吧,不知道的话,那么赶紧往这边看看,因为小编我早已为大家准备好了连接网线水晶头的方法。

最近小编发现有不少的小伙伴都想知道连接网线水晶头的操作方法,然后小编就去了解了一下这个,所以现在小编我就来跟大家说说连接网线水晶头的方法。

网线水晶头接法详细步骤:

网线水晶头接法步骤一、工具准备

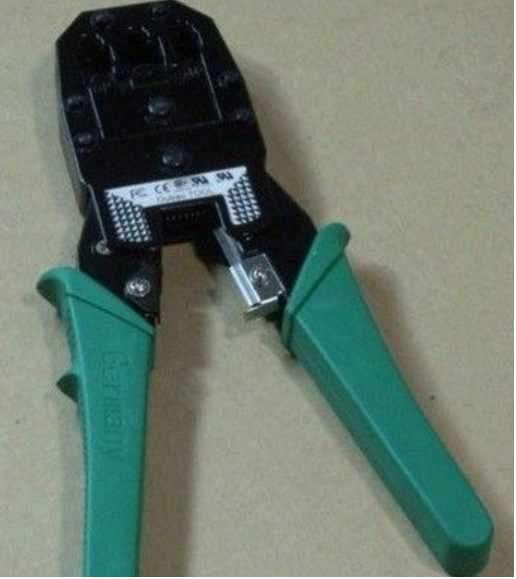

1、具有8P槽的压线钳一个。


网线接法图解

网线接法图解图-1

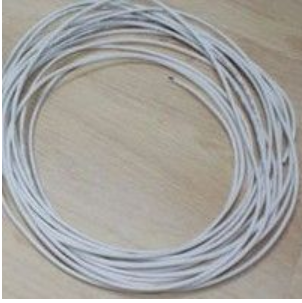

2、五类网线,也就是现在最常用的网线若干米。

水晶头

水晶头图-2

3、RJ-45插头,也就是所谓的水晶头若干。

网线

网线图-3

PS:理论上水晶头只需要2个,以防万一,多备一些。

网线水晶头接法步骤二、了解网线标准线序

水晶头

水晶头图-4

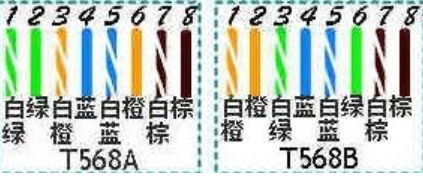

标准568A:1绿白,2绿,3橙白,4蓝,5蓝白,6橙,7棕白,8棕

标准586B:1橙白,2橙,3绿白,4蓝,5蓝白,6绿,7棕白,8棕

上网只用到1 2 3 6 1.2下传3.6上传,电话用4.5 7.8是做为电源用,有些设备要,国际标准。

网线水晶头接法步骤三、直通线和交叉线接法。

直通线:两头都是568B标准。用于连接:

PC(电脑)—————————— HUB(集线器)

PC(电脑)—————————— SWITCH(交换机)

PC(电脑)—————————— ROUTER(路由器)

HUB(集线器)———————— HUB(集线器)的级连口

SWITCH(交换机)—————— HUB(集线器)的级连口

SWITCH(交换机)—————— SWITCH(交换机)级连口

SWITCH(交换机)—————— ROUTER(路由器)

交叉线:一头是568A,另一头是568B。用来连接

PC(电脑)——————————PC(电脑)

HUB(集线器)————————HUB(集线器)

SWITCH(交换机)——————SWITCH(交换机)

ROUTER(路由器)——————ROUTER(路由器)

补充一下,配置网络设备要用反转线。

简单的说!直通线就是两端线序相同的线,用于不同设备之间互连,交叉线就是两端线序不同的线,用于同种设备之间互连。

网线水晶头接法步骤四、实际网线水晶头制作步骤:

步骤1、用压线钳将网线的胶皮剪掉长约2cm即可。

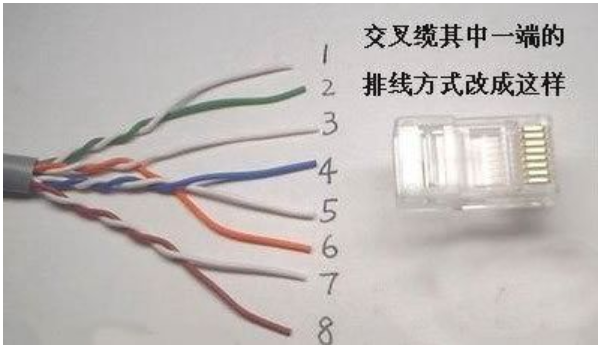

步骤2、按照上面说的标准线序把网线排列好,可能情况如下图:

如何连接网线水晶头

如何连接网线水晶头图-5

步骤3、把8股线末端剪齐。

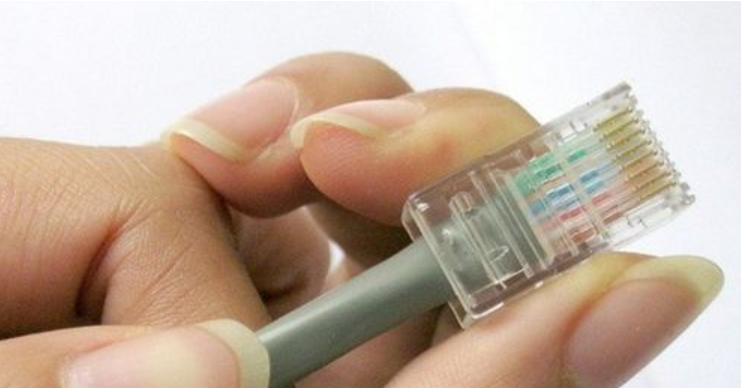

步骤4、将水晶头有塑料弹簧片的一端向下,有金属针脚的一端向上,把整齐的8股线插入水晶头,并使其紧紧的顶在顶端。

步骤5、把水晶头插入8P的槽内,用力的握紧压线钳即可!

网线接法图解

网线接法图解图-6

以上就是连接网线水晶头的操作了。
